Прибор — цифровая камера в форм-факторе прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие с планкой Weaver. Позволяет измерять расстояние до 1100 м, вести фото- и видеосъемку (без звука) на съемную карту памяти, передавать данные по Wi-Fi и USB-C.
ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце, лазеры, сварочные аппараты, огонь, горящие сигареты и пр.) Это может привести к повреждению сенсора.

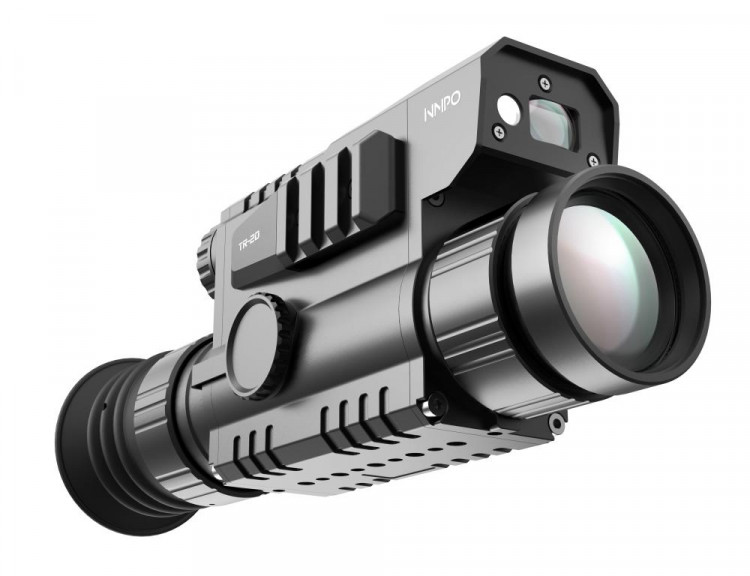

Тепловизионный прицел с дальномером NNPO TR20B-LRF 35mm — лёгкий и компактный «универсал» с дальностью обнаружения до 2 км и массой полезных режимов и функций. Предназначен для поиска подранков и ночной охоты на ближних и средних дистанциях в условиях ограниченной видимости (туман, дождь, густая листва).
С рук (без установки на оружие) может использоваться как гражданское средство наблюдения для круглосуточной охраны территорий и объектов инфраструктуры, мониторинга малого неба (видеорегистрация БПЛА), обнаружения очагов возгорания / лесных пожаров и утечек тепла, а также для проведения поисково-спасательных и инспекционных работ.
У тепловизора NNPO TR20B-35mm-LRF матрица 384x288 (12 мкм, 50 Гц, NETD<30 мК), германиевый объектив F35mm/1,0 с максимально отрытой диафрагмой и ЖК-дисплей 1280x960 с тёплым белым свечением , чтобы снизить нагрузку на глаза при длительном наблюдении. Прицел не такой мощный, как старшая модель линейки TR20B/50mm, зато обеспечивает более широкое поле зрения — 13,1 м/100 м, а лося или оленя, можно обнаружить на дистанции порядка 2000 м и уверенно распознать на расстоянии до 1000 м.
Прибор различает тепловые точки с разницей температур всего в 0,03 °C и более эффективен в сложных погодных условиях (на холоде или под дождём), чем аналогичные модели с NETD<40...50 мК. Прорисовка и детализация нагретых малоконтрастных участков лучше, и соответственно, выше точность распознавания и идентификации, чем у менее чувствительных приборов. А благодаря расширенному набору цветовых палитр и тонкой настройке базовых параметров изображения, картина максимально точно адаптируется под запросы охотника и внешние погодно-световые условия.
У тепловизора 8 цветных прицельных сеток, простых и баллистических, с классической регулировкой по осям X/Y. И три профиля выверки (A, B, C), позволяющих пристрелять прицел для 3 различных ружей, дистанций или боезапаса.
Для более точного распознавания и прицеливания по месту есть дискретный зум 2x/4x и режим PiP 2x с регулировкой положения «рамки». Также есть функция быстрого обнаружения самых нагретых точек, электронный компас, указывающий направление движения / прицеливания, и гироскоп, позволяющий визуально контролировать угол наклона и бокового завала ружья с прицелом. А если надо использовать NNPO TR20B-LRF 35mm для наблюдений, сетку можно просто отключить.
Встроенный лазерный дальномер работает независимо от уровня освещённости и измеряет расстояние до цели в пределах 800...1100 м. При активации в центральной части экране появляется маленький белый квадратик — дальномерная метка, и результат измерения непрерывно выводится в правом нижнем углу экрана. Для сохранения симметрии и баланса модуль дальномера расположен сверху, а не сбоку, как у многих моделей тепловизионных прицелов.
По Wi-Fi тепловизионный прицел интегрируется со смартфоном или планшетом, на котором нужно заранее установить приложение NNPO (Android/iOS). После подключения охотник получает удалённый доступ к ряду функций и настроек тепловизора, может просматривать изображения на экране телефона или вести фото/видеосъёмку на камеру этого же телефона. Можно использовать и встроенный рекордер. Тогда фото и видео (без звука) с разрешением 768x576 пишутся на съёмную карту памяти 32 ГБ (идёт в комплекте).
Для питания нужна 1 аккумуляторная батарея 18650 (65 мм, с плоскими контактами). При полном заряде АКБ прибор проработает минимум 4 часов, а если подключить пауэрбанк (USB-C) – и того дольше. Для повышения ночной маскировки и экономии заряда есть режимы автоматического выключения дисплея (режим «сна») и питания. Внимание! Заряжать батарею можно только в специальном зарядном устройстве!
Прицел с выносом выходного зрачка 40 мм рассчитан на безопасную и безотказную работу на оружии крупного калибра с дульной энергией до 6000 Дж. При этом размеры и вес сопоставимы с параметрами «ручных» тепловизоров: длина корпуса 19,5 мм, а вес без батареи и крепления всего 560 грамм. Конструкция выдерживает 30-градусный мороз и тропическую жару +60°C, полностью защищена от попадания пыли и воды (IP67) и сохранит герметичность и под проливным дождём, и после кратковременного «купания» в пресном водоёме на глубине до 1 м. Прицел комплектуется фирменным кронштейном на планку Weaver; под установку крепления на нижней грани корпуса есть 5 резьбовых отверстий.
| Микроболометр | |
| Тип | неохлаждаемый |
| Разрешение, пикселей | 384x288 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 30 мК |
| Калибровка | автоматическая (со шторкой) / ручная (со шторкой, с крышкой объектива) |
| Дисплей | |
| Тип | LCOS 1024x768. теплый белый свет экрана |
| Схемы | 8 white hot, black hot, red hot, green hot, blue hot, amber, iron red, hot iron |
| Настройки изображения | резкость, яркость, контраст |
| Оптические характеристики | |
| Увеличение, крат | 2,85x, с зумом до 11,4x |
| Цифровой зум | x1 / x2 / x4 |
| Объектив | F35 мм / f1.0, диаметр 35 мм |
| Поле зрения, град. | 7,5x5.7 |
| Удаление выходного зрачка, мм | 40 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м - автомобиль (2,3x2,3 м) - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 3000 2000 1500 700 |
| Максимальная дальность распознавания, м - автомобиль (2,3x2,3 м) - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 1500 1000 750 180 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 8 (не масштабируемые) + режим "без сетки" |
| Цвета | 4 White, Black, Red and blue |
| Профили пристрелки | 3 |
| Встроенный дальномер | |
| Дальность измерений, м | до 800...1100 |
| Режимы | сканирование |
| Видеорекордер | |
| Запись фото / видео | есть |
| Карта памяти | съёмная, microSD 32 ГБ |
| Запись звука | нет |
| Функционал | |
| Время загрузки | до 3 секунд |
| Функция PiP ("Кадр в кадре") | x2 |
| Красный целеуказатель (ЛЦУ) | нет |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Восстановление битых пикселей | есть |
| Wi-Fi | есть, мобильное приложение NNPO |
| Питание | |
| Источник | 1 аккумуляторная батарея Li-ion 18650, 65 мм с плоскими контактами |
| Время работы при НУ, час | не менее 4 |
| Внешний источник питания | USB-C, 5V2A |
| Автовыключение питания | есть |
| Автоматическое выключение дисплея (спящий режим) | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | на планку Weaver |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+60 |
| Ударная стойкость, Дж | 6000 |
| Крепление для аксессуаров | 2 планки Weaver |
| Габариты, мм | 195x51x74 |
| Масса (без крепления и батареи), кг | 0,56 |
