Прибор — цифровая камера в форм-факторе прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие с планкой Weaver. Позволяет измерять расстояние до 1100 м, вести фото- и видеосъемку (без звука) на съемную карту памяти, передавать данные по Wi-Fi и USB-C.
ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце, лазеры, сварочные аппараты, огонь, горящие сигареты и пр.) Это может привести к повреждению сенсора.

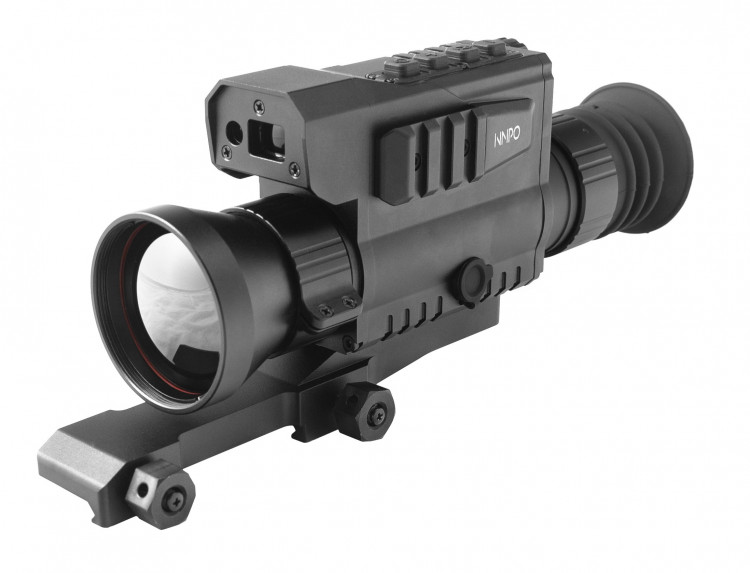

NNPO TR20B/50 LRF — мощный и одновременно компактный тепловизионный прицел с лазерным дальномером и внушительным функционалом, предназначенный для стрельбы из охотничьего оружия с дульной энергией выстрела до 6000 Дж (1000 G). Выполняет замеры до 1,1 км, обеспечивает качественную визуализацию при низких температурах и в условиях ограниченной видимости (осадки, темнота, ветки деревьев) и способен обнаружить крупного оленя на дистанции порядка 2,5 км.
С рук (без установки на оружие) может использоваться как гражданское средство наблюдения для круглосуточной охраны территорий и объектов инфраструктуры, мониторинга малого неба (видеорегистрация БПЛА), обнаружения очагов возгорания / лесных пожаров и утечек тепла, а также для проведения поисково-спасательных и инспекционных работ.
Тепловизор оснащен матрицей 384x288 (NETD< 30 мК) и германиевым объективом F50 мм. Обеспечивает оптическое увеличение 4,07x и дальностью обнаружения крупной дичи до 2,5 км. В сложных погодных условиях (туман, снегопад, сильный мороз) работает эффективней, чем аналогичные модели с NETD< 40...50 мК. 8 цветовых палитр и тонкая настройка базовых параметров изображения позволяют максимально точно адаптировать картинку под требования охотника и внешние условия. Тёплое белое свечение экрана не даёт эффекта ослепления и снижает нагрузку на глаза при длительных наблюдениях.
Эффективен на свету и в темноте. Активируется одним нажатием кнопки. Работает в режиме сканирования и выполняет замеры в пределах 800...1100 метров. Дальномерная метка (маленький белый квадратик) регулируется по осям X / Y, а результаты измерений находятся в поле зрения стрелка и не мешают наблюдениям. Для сохранения симметрии и баланса конструкции блок дальномера расположен на корпусе сверху, а не сбоку.
У прицела хороший набор сеток (8 штук по 4 цвета) — от простого «креста» до сложной MilDot, классический алгоритм выверки по осям X / Y и возможность пристрелки для 3 различных ружей, дистанций или боезапаса. С помощью цифрового зума можно менять масштаб полноэкранного изображения в 2 или в 4 раза, повышая кратность до 16,28x, при этом СТП остается на месте на всех координатах. Режим "картинка в картинке" (PiP) с регулируемым положением «окна» повышает точность прицеливания по месту. Электронный компас указывает направления движения и прицеливания. Гироскоп обеспечивает визуальный контроль угла наклона и бокового завала. А функция отслеживания горячих точек показывает самый нагретый объект в поле зрения охотника.
Как и у большинства современных тепловизоров, у NNPO TR20B LRF 50 mm есть и встроенный видеорекордер, и модуль WiFi. Запись фото и видео (без звука, в хорошем качестве) ведётся на съёмную карту памяти объёмом 32 ГБ (в комплекте). Наличии WiFi позволяет подключить прицел к смартфону или планшету, на который предварительно устанавливается фирменное приложение NNPO (Android/iOS). После подключения пользователь получает удалённый доступ к ряду настроек, может вывести изображение с тепловизора на экран телефона и использовать камеру мобильника для фото/видеосъёмки в режиме реального времени.
Источник питания — аккумуляторная батарея 18650 (65 мм) с плоскими контактами. Одной батареи хватает минимум на 2 ч работы, стоит она немного и и продаётся повсеместно. Для увеличения времени работы можно подключать пауэрбанк. Удобно использовать таймер автовыключения питания (для экономии заряда) или дисплея (для маскировки). Внимание! Заряжать батарею можно только в специальном зарядном устройстве!
Прицел-тепловизор NNPO TR20B LRF 50 mm отличается компактностью и небольшим весом — 20,5 см в длину и 585 грамм без батареек и креплений, почти как «ручной» тепловизионный монокуляр. При этом безотказно работает на оружии с дульной энергией выстрела до 6000 Дж (калибр 12, .30-06, .308 Win). Конструкция морозостойкая, пыле- и водонепроницаемая (IP67): может эксплуатироваться при -30...+60 C, под проливным дождём и мокрым снегом, выдержит даже «купание» в пресной воде (при глубине погружения до 1 м).
Для адаптивной установки на охотничье ружьё в комплекте идёт фирменный кронштейн на планку Weaver. Для крепления аксессуаров на корпусе есть 2 планки Weaver.
| Микроболометр | |
| Тип | неохлаждаемый |
| Разрешение, пикселей | 384x288 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 30 мК |
| Калибровка | автоматическая (со шторкой) / ручная (со шторкой, с крышкой объектива) |
| Дисплей | |
| Тип | LCOS 1024x768. теплый белый свет экрана |
| Схемы | 8 white hot, black hot, red hot, green hot, blue hot, amber, iron red, hot iron |
| Настройки изображения | резкость, яркость, контраст |
| Оптические характеристики | |
| Увеличение, крат | 4.07x, с зумом до 16.28x |
| Цифровой зум | x1 / x2 / x4 |
| Объектив | F50 мм / f1.0, диаметр 50 мм |
| Поле зрения, град. | 5.3x4 |
| Удаление выходного зрачка, мм | 40 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м - автомобиль (2,3x2,3 м) - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 4000 2500 1800 850 |
| Максимальная дальность распознавания, м - автомобиль (2,3x2,3 м) - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 1800 1200 900 220 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 8 + режим "без сетки" |
| Цвета | 4 White, Black, Red and blue |
| Профили пристрелки | 3 |
| Встроенный дальномер | |
| Дальность измерений, м | до 800...1100 |
| Режимы | сканирование |
| Видеорекордер | |
| Запись фото / видео | есть |
| Карта памяти | съёмная, microSD 32 ГБ |
| Запись звука | нет |
| Функционал | |
| Время загрузки | до 3 секунд |
| Функция PiP ("Кадр в кадре") | x2 |
| Красный целеуказатель (ЛЦУ) | нет |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Восстановление битых пикселей | есть |
| Wi-Fi | есть, мобильное приложение NNPO |
| Питание | |
| Источник | 1 аккумуляторная батарея Li-ion 18650, 65 мм с плоскими контактами |
| Время работы при НУ, час | не менее 4 |
| Внешний источник питания | USB-C, 5V2A |
| Автовыключение питания | есть |
| Автоматическое выключение дисплея (спящий режим) | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | на планку Weaver |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+60 |
| Ударная стойкость, Дж | 6000 |
| Крепление для аксессуаров | 2 планки Weaver |
| Габариты, мм | 205x51x74 |
| Масса (без крепления и батареи), кг | 0,585 |
